Milyen lehetőségek vannak ha nagyon tagolt a tetőszerkezet? - Esettanulmány | Napelemes áramtermelő rendszerek
… a tervezéstől a kivitelezésig.
Megkeresés érkezett, hogy a képen látható családi házra kínáljunk műszaki megoldást napelemes áramtermelő rendszer kiépítésére.A családi ház fő adatai:

  • Az éves fogyasztás körülbelül 3.600 kWh.
  • Áramszolgáltatói csatlakozási pont 3×25 A
  • Fogyasztásmérő helye: udvarra néző falfelületbe integrálva
  • Napelem felszerelésére alkalmas nagyobb felületű tetősíkok:
    • 1. felület – a ház utcai frontján ami keleti 62 fokos tájolású, létezik egy nagyobb felület 38 fokos dőlésszöggel, ahol a kiugró tetőszerkezet kora hajnali időben árnyékot vet, hasonlóan a kéményhez (várható éves energiatermelés 1 kWp napelem esetén )
    • 2. felület – Fentivel azonos tájolásnál a nyugatra néző ablakok fölött létezik egy 20 fokos dőlésszögű szabad felület (várható éves energiatermelés 1 kWp napelem esetén )
    • 3. felület – Garázstető az utcai fronttal azonos, keleti 62 fokos tájolású és 34 fokos dőlésszögű felület ahol 2 db. csak szellőzésre használt tetőablak van. (várható éves energiatermelés 1 kWp napelem esetén )
    • 4. felület – az udvarra néző rész pedig nyugati 28 fokos tájolású, itt tétezik egy nagyobb egybefüggő terület amely a délelőtti időszakban kerül ki a főtető árnyékából. (várható éves energiatermelés 1 kWp napelem esetén )
  • Tető típusa: Isola bitumenes zsindelytető

A rendszer mint referenciahely került kialakításra emiatt a gazdaságossági szempontok figyelembevételével a maximális energia kinyerés érdekében a következő megoldás került megvalósításra:

  • 1.-es területen való elhelyezése a napelemeknek
    • legnagyobb felület kihasználása
    • árnyékoló elemektől mentes felület
    • késő délután csupán szórt fény hasznosítás a keleti 62 fokos tájolás következtében.
    • a választás 7 db japán gyártmányú Kyocera KD 245GH-2YB típusú napelemre esett, ezáltal a telepített áramtermelő napelemes mező összteljesítménye 1.715 kWp, míg a napelemes mező üresjárati feszültsége 258 VDC
  • 4-es felület kihasználása
    • déli tájoláshoz legközelebbi felület
    • napfelkelte idején szórt fény hasznosítás áll elő
    • a legalacsonyabb napállás idején az árnyékhatás csupán 2 óráig érvényesül
    • naplementéig folyamatosan napsugárzásnak van kitéve a felület
    • a választás 7 db taiwani gyártású Winaico WST-250P6 típusú napelemre esett, ezáltal a telepített áramtermelő napelemes mező összteljesítménye 1.75 kWp, míg a napelemes mező üresjárati feszültsége 263 VDC
  • a két napelemes mező különböző tájolása és dőlésszöge miatt az inverter 2 MPPT-vel kell rendelkeznie
  • a két tájolás miatt a maximális teljesítmény nem egyenlő a napelemek maximális teljesítményével az eltolt termelési görbék következtében
    • a fentiek alapján a választás egy német gyártmányú SMA SunnyBoy 3000TL-21 típusú inverterre esett, ez az SMA inverter 2 MPPT-vel rendelkezik amelyeknek az MPPT munkafeszültsége 150-500 VDC közötti.
  • A villamos csatlakozók tekintetében a választás Hensel típusú, napelemes rendszerekre tervezett gyűjtődobozok esett, ezekben találhatóak az egyenáramú és váltakozóáramú túlfeszültségvédelmek, szakaszolók illetve áramvédő biztosítékok. Az MC4 típusú csatlakozok illetve a 6 mm2 solár kábel TÜV minősítésűek.
  • A napelemek rögzítésére a választás a német Schletter termékeire esett
    • Schletter SoloLight 40×40 mm alumínium modultartó profil
    • Schletter 12×300 rozsdamentes tőcsavar rögzítőkészlet amely  KlickTop gyorsrögzítővel biztosítja modultartók stabil rögzítését
    • Rozsdamentes csavarok

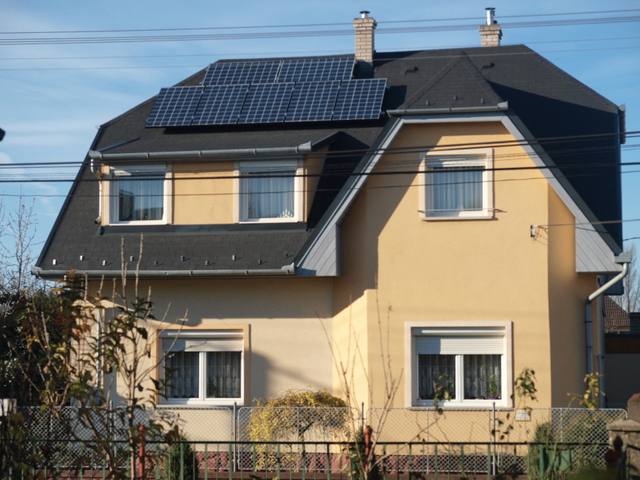

Esettanulmány 1 - utcafronti nézet

1-es felületre elhelyezett napelemek
7 db Kyocera KD 245GH-2YB
Telepített összteljesítmény: 1.715 kWp

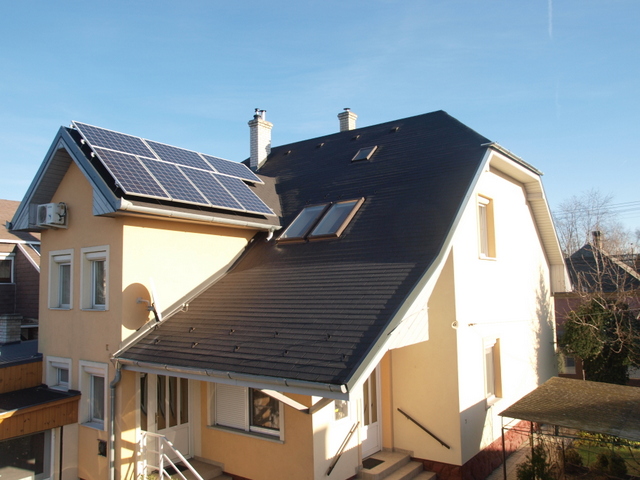

Esettanulmány 1 - udvar oldali nézet

4-es felületre elhelyezett napelemek
7 db Winaico WST-250P6
Telepített összteljesítmény: 1.75 kWp



Esettanulmány - 1 alap

Tájolás: utcai front – Kelet 62°

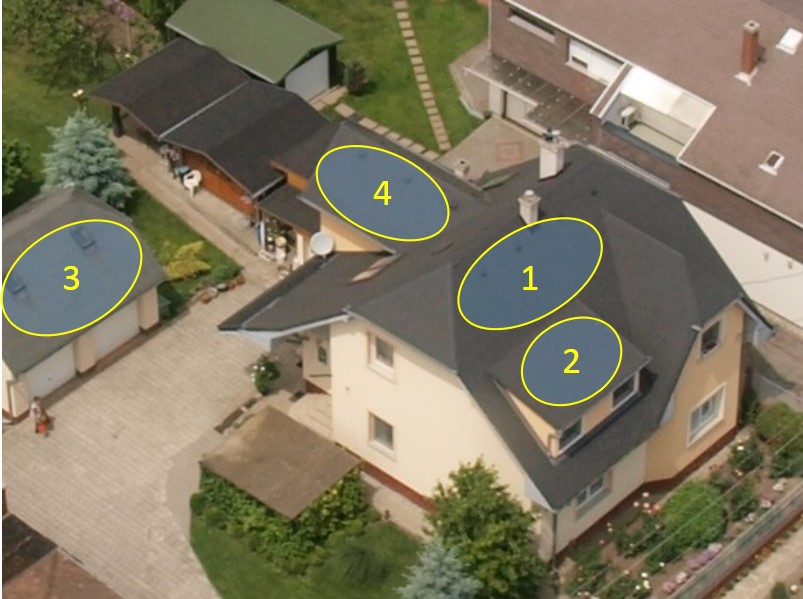

Esettanulmány 1 elhelyezési lehetőségek

Napelemek elhelyezésére alkalmas felületek

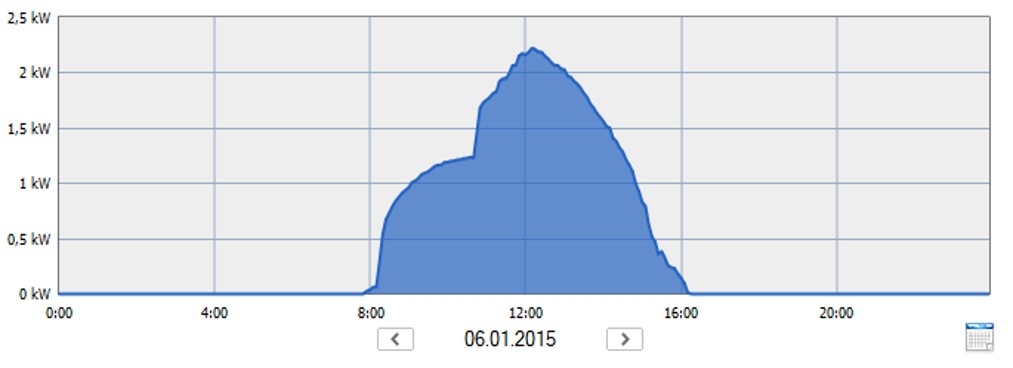

Esettanulmány 1 - termelési adatok 20150106

Termelési adatok 2015.01.06

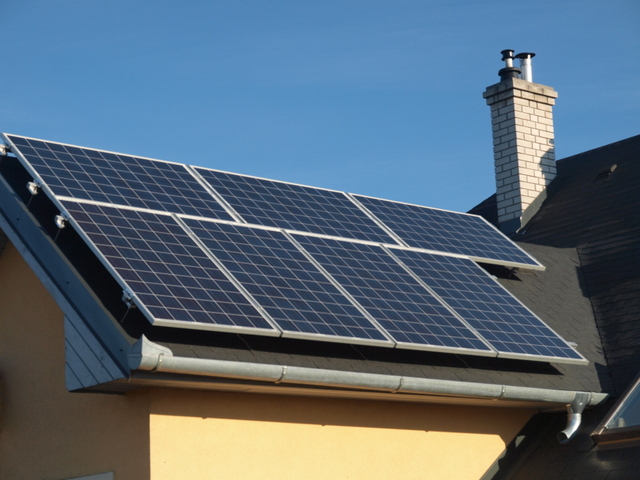

Esettanulmány 1 - udvar oldali mező

A 4-es felület árnyékolása a napállástól függően kora délelőtti időben már nem áll fent.



A monitoring rendszer 2014. december 10.-én került beüzemelésre.
